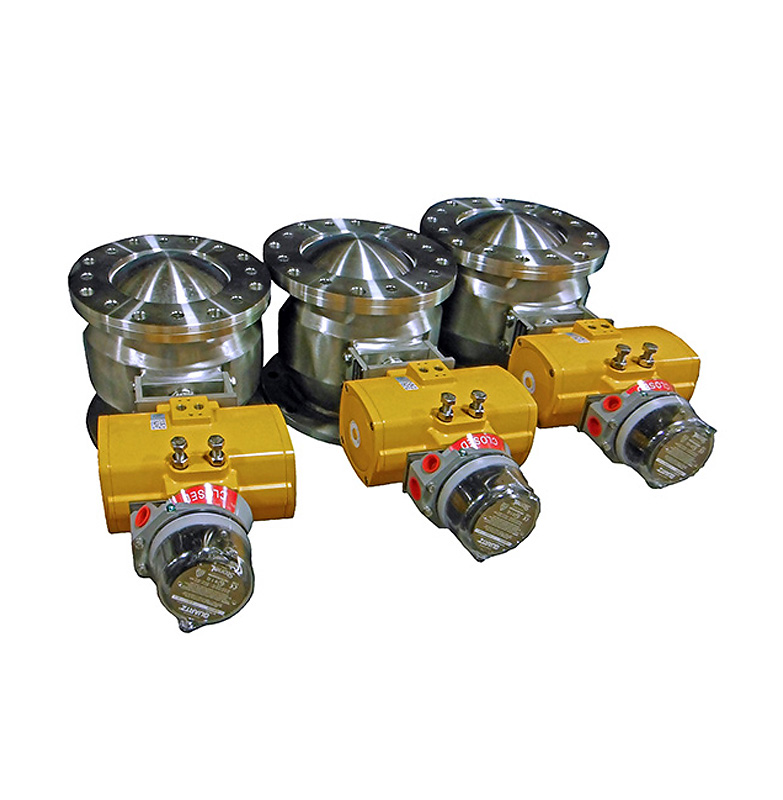

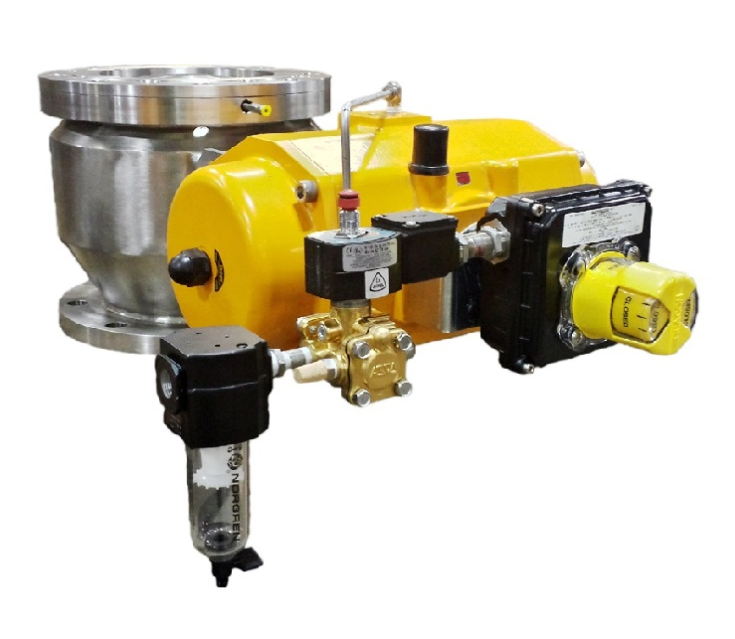

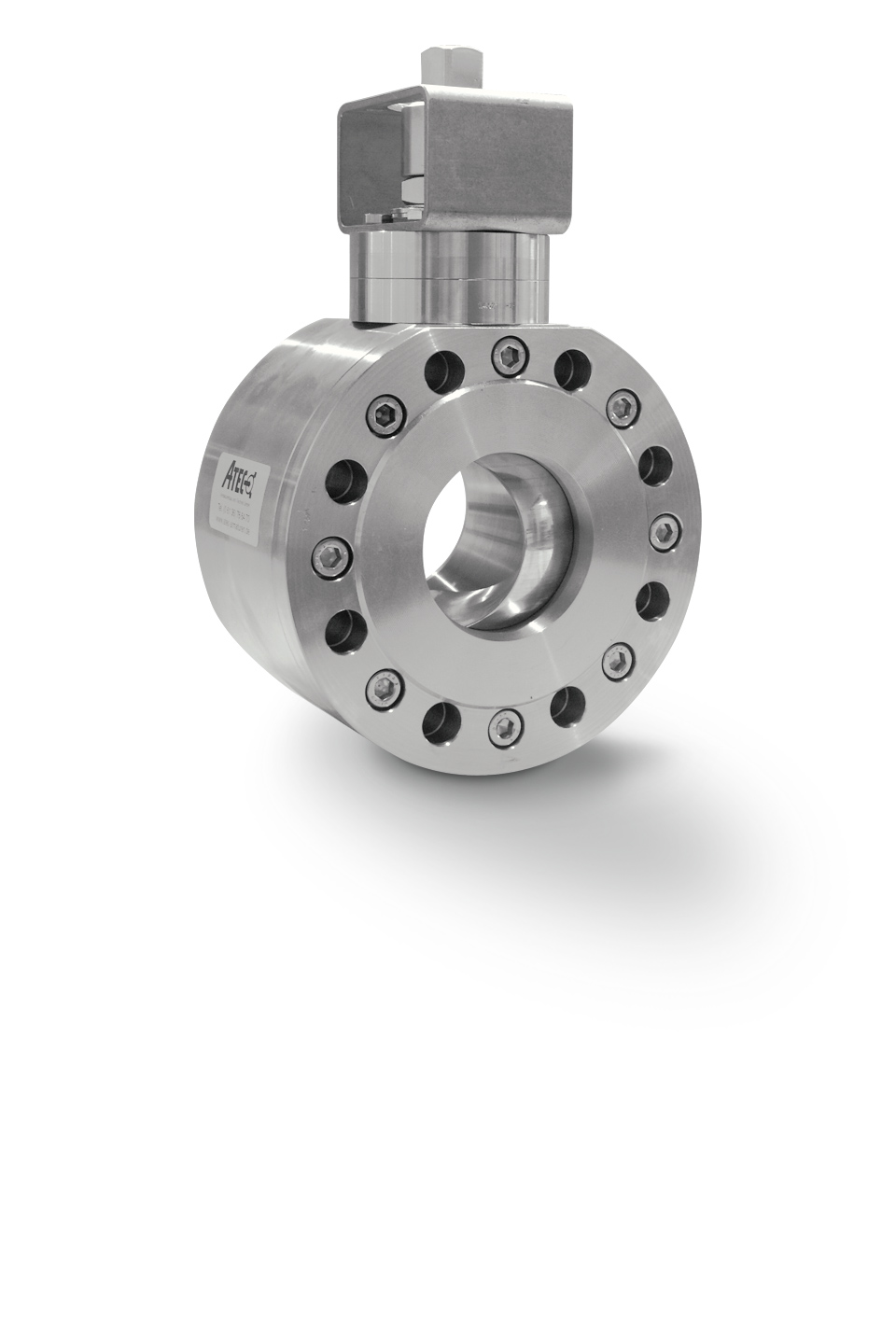

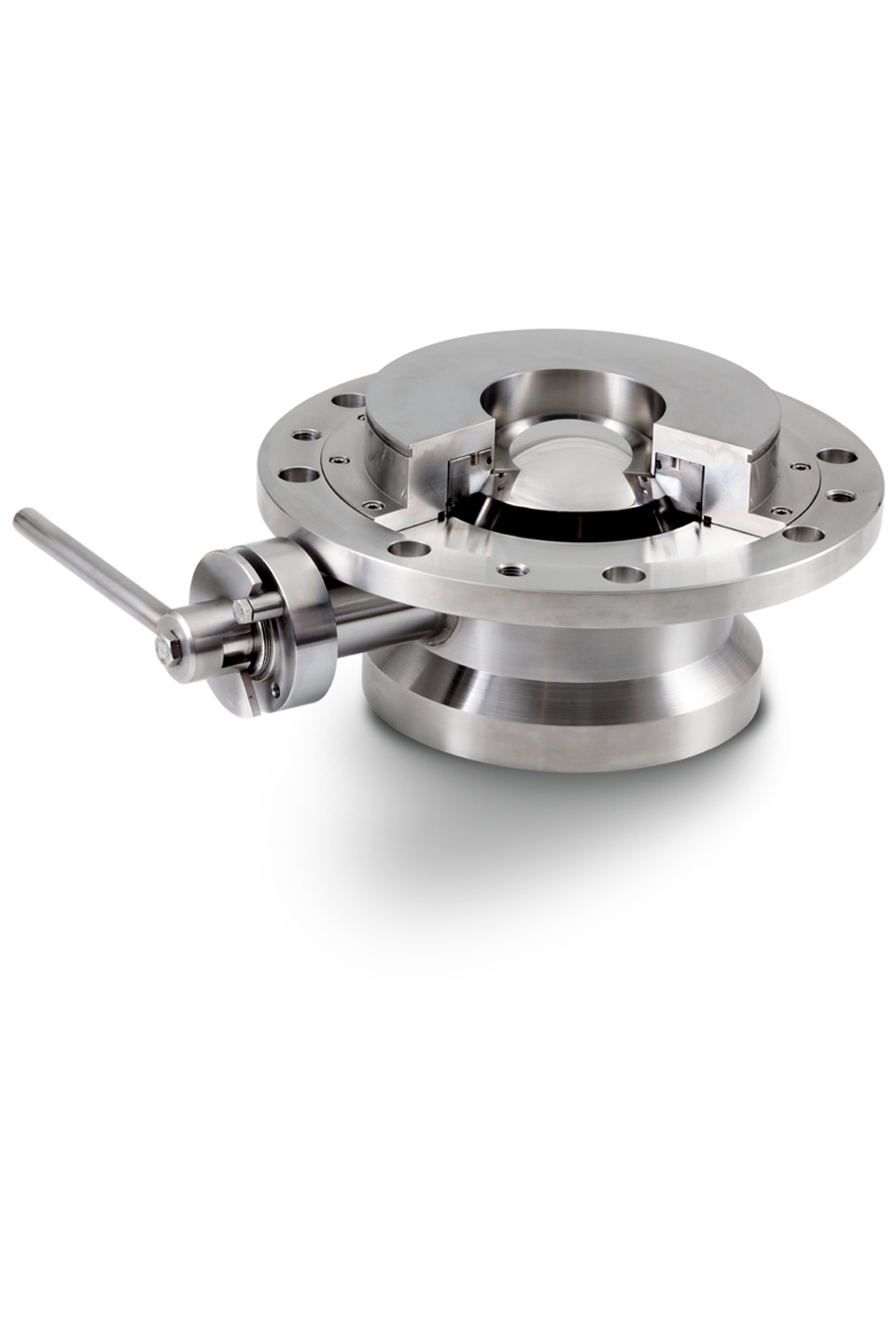

Segment-Kugelhahn
TYP_P21

» Absolut Totraumfrei

» Voller Produktdurchgang

» Selbstreinigende Dichtfläche

» Nachstellbares Dichtsystem nach Verschleiß

Jetzt anfragen

Nennweite:

DN 80 - DN 600

Druck bis max.

10 bar

Vakuumgeeignet
Vakuumgeeignet

Temp. von

-196°C bis +250°C

Technische Daten

Einsatz

Einsetzbar

› Filtertrockner / Vakuumtrockner

› Rührwerktanks

› Transportbehälter

› Reaktoren

› Sonstige Behälter

Anwendungsfelder

› Chemie

› Pharma

› Nahrungsmittel

› Kosmetik

› Materialtechnologie

› Schmierstoffe

› Lack
Medium

› Gase

› Flüssigkeiten

› Emulsion

› Sirup

› Suspension

› Granulat

› Pulver

› Puder
Konstruktion

Konstruktion

› Absolut Totraumfrei

› Sumpfarm

› Voller zylindrischer der Nennweite entsprechender Durchgang

› Angefedertes Kugeldichtsystem

› Gekammerte Spiralfedern

› Doppelte Blockflanschabdichtung

› Ausblassichere Spindel

› Selbstnachstellende, wartungsfreie Spindeldichtung mit
zusätzlichen O-Ring

› Doppelt gelagerte Segment-Kugel (zentrisch oder exzentrisch gelagert)

› Anpressdruck durch Anzahl der Spiralfedern individuell einstellbar

› Einseitiger, angefederter Dichtsitz

› Voller Durchgang

› Produktberührte Flächen Ra>0,8μm

Optional nach Kundenwunsch

› Metallisch dichtende Ausführung für Hochtemperatur und
abrasive Bedingungen

› Kugelhahn- Konstruktion anpassbar an Sonder- Behälterflansche

› Weiterleitungen nach Kundenwunsch z.B. Milchrohr, Clamp,
Camlock, usw.

› Kontur des Kugelhahn- Einschubs anpassbar an
Behälterinnenwandradius

› Heizmantel

› Spülanschlüsse

› Verlängerte Schaltwelle

› gelagerte Kugel

› Doppelte Stopfbuchse

› Antistatik- Ausführung

› CIP-Ausführung

› Fire Safe Design

› Scraperkante zum Schneiden zähflüssiger Produkte

› Produktberührte Oberflächen Ra<0,3μm elektropoliert

› Öl- und Fettfrei › Silikonfrei › Weitere Optionen auf Anfrage

Weiterleitung an Rohrleitung:

› Flansch nach EN1092-1

› Schweißenden nach DIN11850

› Milchrohr nach DIN11851

› Klemmstutzen nach DIN32676

› Sonderanschlüsse nach Kundenwunsch

Dichtheit:

› Nach EN 12266-1 Leckrate A

Antriebsaufbau:

› Nach DIN/ISO 5211

Zulassungen:

› TA-Luft

› ATEX 94/9/EG
Werkstoffe

Metall: 1.4404

Kugeldichtung: PTFE & PTFE/25% Glasfaser

O-Ringe: Viton, EPDM oder FEP-Viton

Schaltwellenabdichtung: Packung aus PTFE oder Reingraphit mit zusätzlichen O-Ring

Spiralfedern: 1.4404
Sonderwerkstoffe

Metall: Austenitische rostfreie Stähle (1.4539,1.4529, usw.) Nickelbasislegierungen (Hastelloy® B, Hastelloy® C, C276, Alloy 59 usw.), Duplex- Werkstoffe, Titan, Monel®, Inconel®, Incoloy®, Zirkonium
Weitere Werkstoffe auf Anfrage

Kugeldichtung: PTFE- Compounds (Kohle, Graphit, Edelstahl), PEEK, Polyimide, metallische dichtende Ausführung (HVOF- Verfahren oder Flammspritzen mit zusätzlicher thermischer Verdichtung)
Weitere Werkstoffe auf Anfrage

Weitere Dichtungen: Graphit, FEP ummantelte Compounds, PFA ummantelte Compounds, Kalrez, Hoch- und Tieftemperatur- Kalrez, PFA/FEP ummantelter Edelstahlfederkern für Cryogenic Anwendung, Silberbeschichtete metallische O- und C-Ringe

Konformitäten: USP, FDA, EFSA, ADI, 3-A sowie öl- und fettfreie
Weitere Werkstoffe und Konformitäten auf Anfrage

Schaltwellenabdichtung: PTFE Dachmanschetten FDA-Konform, Hochtemperatur- Packungen
Weitere Werkstoffe auf Anfrage

Spiralfedern: Hastelloy®
Weitere Werkstoffe auf Anfrage
Downloads

Downloads

Betriebsanleitung

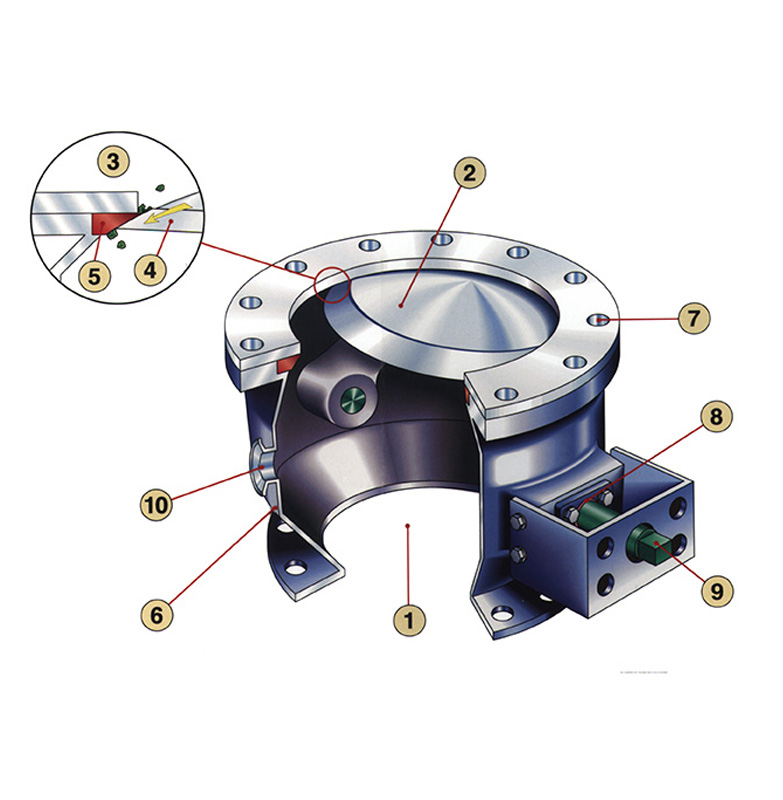

Vorteile

Kugelsegmentventil Typ_P21

Anspruchsvollste Anwendungen

Entwickelt für anspruchsvollste Anwendungen in Chemie-, Pharmazie- und den meisten feststoffverarbeitenden Industrien.

Speziell für schwierige Produkte wie Sand, Kies, Metallpulver, Keramik und viele weitere Schüttgüter.

1. Voller Produktdurchgang
Das Kugelsegment dreht sich vollständig aus der Produktströmung heraus, um Produktablagerungen zu vermeiden und gewährleistet einen ungehinderten Massenstrom.

2. Keine Produktablagerungen
Keine Hohlräume in dem sich Produktreste absetzen, auskristallisieren, polymerisieren, zusammenbacken können und somit die Funktion beeinträchtigen.

3. Selbstreinigende Dichtfläche
Die Selbstreinigungswirkung des Dichtbereichs verhindert ein Hineinziehen von abrasiven Produkten zwischen Segment und Dichtfläche. Dadurch wird ein Blockieren des Segmentventils bzw. ein Zerstören des Dichtsystems verhindert.

4. Absperrsegment
Präzisionsgefertigt aus Flachstahl für Hochdruckanwendungen.

5. Dichtsitze
Kann je nach Anwendungsfall mit Teflon, metallisch dichtend oder mit einer aufblasbaren Dichtung ausgeführt werden.

6. Gehäuse
Entwickelt, getestet und hergestellt nach ASMS VIII (Druckbehälter) und IX (Schweißverfahren) aus jeder schweißbaren Legierung.
Oberflächen poliert auf Ra 16µm und optional auf Ra10µm

7. Anschlüsse
Sumpfarmer Anschluss
Nach DIN und ANSI

8. Lagerung Kugelsegment
Doppel exzentrisch gelagert, so dass nach Verschleiß der Anpressdruck nachgestellt werden kann.

9. Automation
Anschluss nach DIN/ISO5211

10. Reinigung
Optional mit CIP-Anschlüssen zum Reinigen des Gehäuseinnenraums sowie Kugelsegment.
