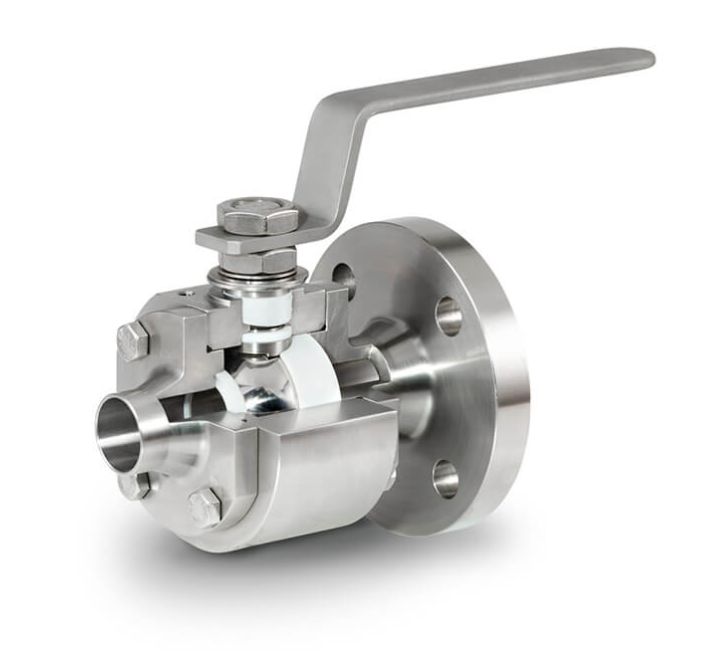

Durchgangs-Kugelhahn TYP_ecoline

» Totraumfrei oder mit Totraum

» ausblassichere Schaltwelle

Jetzt anfragen
Nennweite:

DN 15 - DN 50

Druck bis max.

40 bar

Temp. von

-196°C bis +200°C

Technische Daten

  • Einsatz

    Einsetzbar

    › Rohrleitung

    Anwendungsfelder

    › Feinchemie

    › Pharma

    › Nahrungsmittel

    › Kosmetik


  • Medium

    › Gase

    › Flüssigkeiten

    › Emulsion

    › Sirup

  • Konstruktion

    Konstruktion

    › Totraumfrei oder mit Totraum

    › Voller zylindrischer der Nennweite entsprechender Durchgang

    › Baulänge nach EN558-1

    › Produktberührte Flächen Ra<0,8μm

    › Selbstnachstellende, wartungsfreie Spindeldichtung
    mit zusätzlichen O-Ring

    › Ausblassichere Spindel

    Optional nach Kundenwunsch

    › Sonderanschlüsse

    Weiterleitung an Rohrleitung:

    › Flansch nach EN1092-1

    › Milchrohr nach DIN 11851

    › Klemmstutzen nach DIN 32676

    › Schweißenden nach DIN 11850

    › Aseptik nach DIN 11864

    Dichtheit:

    › Nach EN 12266-1 Leckrate A

    Antriebsaufbau:

    › Nach DIN/ISO 5211

    Zulassungen:

    › TA-Luft

    › ATEX 94/9/EG

  • Werkstoffe

    Metall: 1.4404

    Kugeldichtung: PTFE & PTFE/25% Glasfaser

    O-Ringe: Viton, EPDM oder FEP-Viton

    Schaltwellenabdichtung: Packung aus PTFE oder Reingraphit mit zusätzlichen O-Ring

  • Sonderwerkstoffe

    Metall: Austenitische rostfreie Stähle (1.4539,1.4529, usw.) Nickelbasislegierungen (Hastelloy® B, Hastelloy® C, C276, Alloy 59 usw.), Duplex- Werkstoffe, Titan, Monel®, Inconel®, Incoloy®, Zirkonium
    Weitere Werkstoffe auf Anfrage

    Kugeldichtung: PTFE- Compounds (Kohle, Graphit, Edelstahl), PEEK, Polyimide, metallische dichtende Ausführung (HVOF- Verfahren oder Flammspritzen mit zusätzlicher thermischer Verdichtung)
    Weitere Werkstoffe auf Anfrage

    Weitere Dichtungen: Graphit, FEP ummantelte Compounds, PFA ummantelte Compounds, Kalrez, Hoch- und Tieftemperatur- Kalrez, PFA/FEP ummantelter Edelstahlfederkern für Cryogenic Anwendung, Silberbeschichtete metallische O- und C-Ringe

    Konformitäten: USP, FDA, EFSA, ADI, 3-A sowie öl- und fettfreie
    Weitere Werkstoffe und Konformitäten auf Anfrage

    Schaltwellenabdichtung: PTFE Dachmanschetten FDA-Konform, Hochtemperatur- Packungen
    Weitere Werkstoffe auf Anfrage

  • Downloads

    Downloads

    Datenblatt  |  Betriebsanleitung

Vorteile

ATEC Durchgangskugelhahn Typ_ecoline

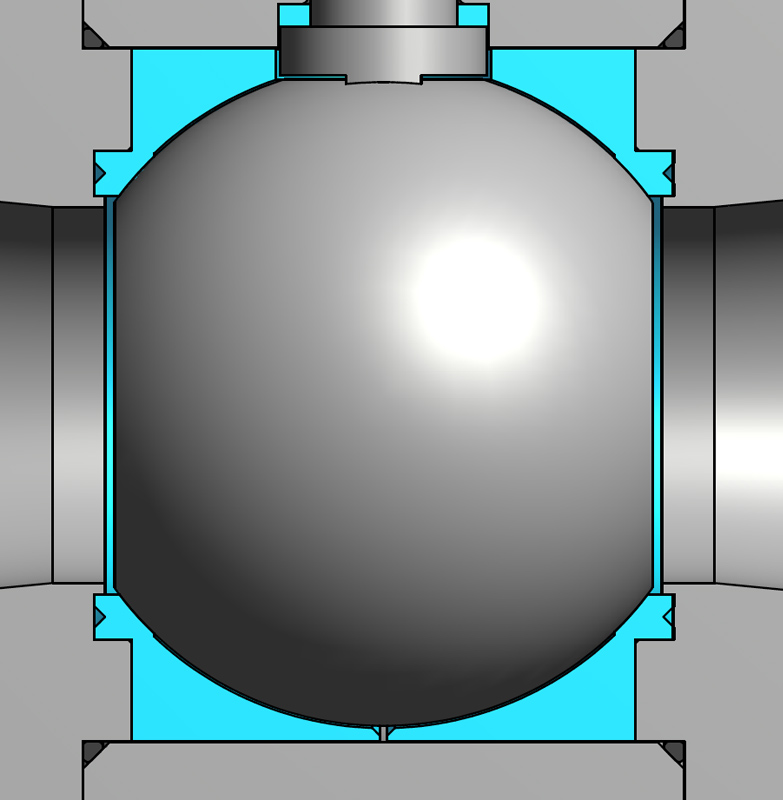

Totraumfrei

Die üblichen Toträume zwischen Kugel und Gehäuse werden durch Dichthalbschalen ausgefüllt und verhindern das Produktreste in den Toträumen auskristallisieren, zusammenbacken und somit die Funktion beeinträchtigen.

› Sauberes, unverfälschtes Produkt

› Keine Ablagerung von teuren Produkten im Gehäuse

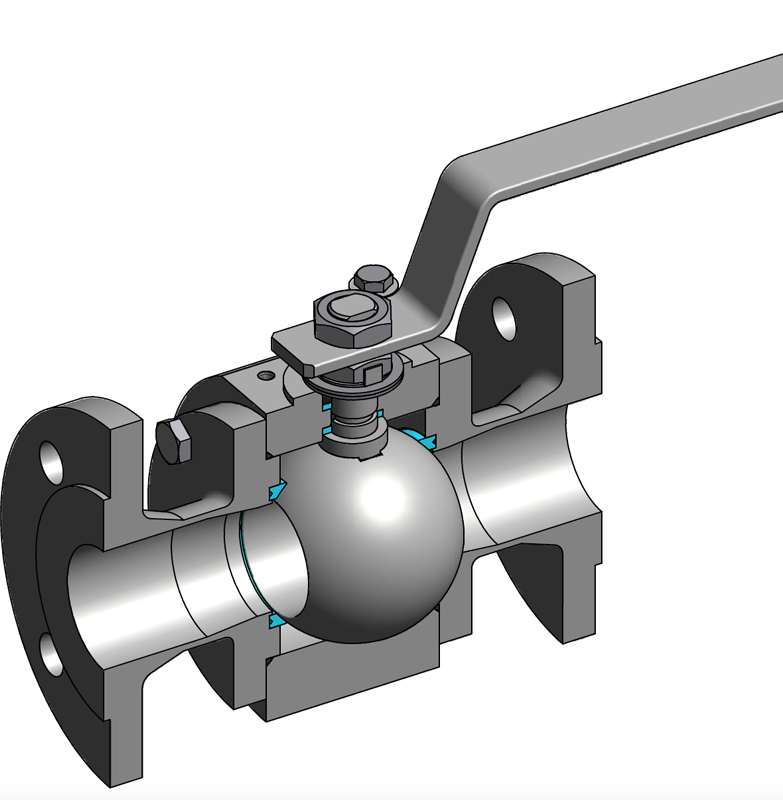

Standard Ausführung aus Sonder-Werkstoffen

Jeder Standard Kugelhahn kann aus Sonder-Werkstoffen nach Kundenwunsch gefertigt werden.

› Standard Kugelhahn aus Sonder-Werkstoff
