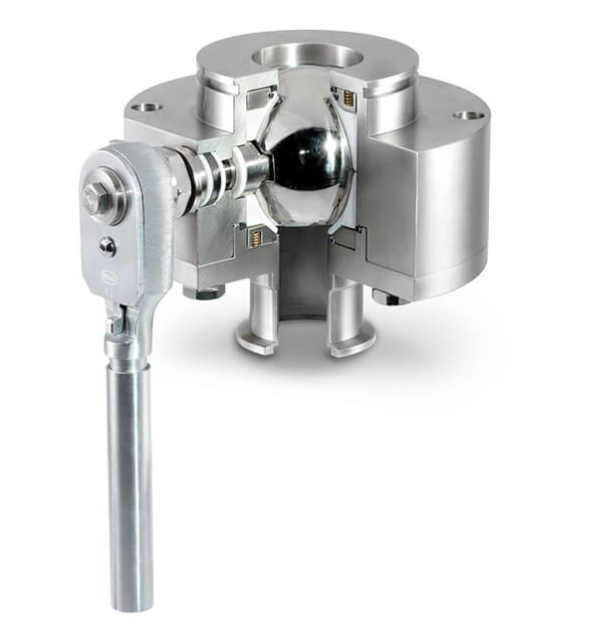

Probenahme-Kugelhahn
TYP_PR

» Totraumfrei

» sumpfarm

» angefedertes Dichtsystem

Jetzt anfragen

Nennweite:

DN 25 - DN 100

Druck bis max.

40 bar

Vakuumgeeignet
Vakuumgeeignet

Temp. von

-196°C bis +500°C

Technische Daten

Einsatz

Einsetzbar

› Filtertrockner / Vakuumtrockner

› Rührwerktanks

› Transportbehälter

› Reaktoren

› Sonstige Behälter

Anwendungsfelder

› Chemie

› Pharma

› Nahrungsmittel

› Kosmetik

› Materialtechnologie

› Schmierstoffe

› Lack
Medium

› Gase

› Flüssigkeiten

› Emulsion

› Sirup

› Suspension

› Granulat

› Pulver

› Puder
Konstruktion

Konstruktion

› Sumpfarm

› Totraumfrei

› Kugel mit Sacklochbohrung

› Angefedertes Kugeldichtsystem

› Gekammerte Spiralfedern

› Doppelte Blockflanschabdichtung

› PTFE- Adapter zur Aufnahme einer Probeflasche mit Gewindeanschluss GL

› Kurze Baulänge

› Einteiliges Gehäuse

› Nachstellbare, wartungsfreie Spindeldichtung mit zusätzlichen O-Ring

Optional nach Kundenwunsch

› Metallisch dichtende Ausführung für Hochdruck, Hochtemperatur und abrasive Bedingungen

› Kugelhahn- Konstruktion anpassbar an Sonder- Behälterflansche

› Weiterleitungen nach Kundenwunsch z.B. Milchrohr, Clamp, Camlock, Hebelarmkupplung usw.

› Kontur des Kugelhahn- Einschubs anpassbar an Behälterinnenwandradius

› Heizmantel

› Spülanschlüsse

› Verlängerte Schaltwelle

› Doppelte Stopfbuchse

› Antistatik- Ausführung

› Fire Safe Design

› Scraperkanten zum Schneiden zähflüssiger Produkte

› Produktberührte Oberflächen Ra>0,8μm

› Elektropolierte Oberflächen

› Öl- und Fettfrei

› Silikonfrei

› Weitere Optionen auf Anfrage

Anschluss an Behälter:

› Blockflansch nach DIN28117/28140

› Sonderanschlüsse nach Kundenwunsch

Anschlüsse Probeentnahme:

› Probeflasche mit Glasgewinde nach DIN 168

› Rohrbogen 45° oder 90° mit Probeflasche

› Milchrohr nach DIN11851

› Klemmstutzen nach DIN32676

› Sonderanschlüsse nach Kundenwunsch

Zulassungen:

› TA-Luft

› ATEX 94/9/EG
Werkstoffe

Metall: 1.4404

Kugeldichtung: PTFE & PTFE/25% Glasfaser

O-Ringe: Viton, EPDM oder FEP-Viton

Schaltwellenabdichtung: Packung aus PTFE oder Reingraphit mit zusätzlichen O-Ring

Spiralfedern: 1.4404
Sonderwerkstoffe

Metall: Austenitische rostfreie Stähle (1.4539,1.4529, usw.) Nickelbasislegierungen (Hastelloy® B, Hastelloy® C, C276, Alloy 59 usw.), Duplex- Werkstoffe, Titan, Monel®, Inconel®, Incoloy®, Zirkonium
Weitere Werkstoffe auf Anfrage

Kugeldichtung: PTFE- Compounds (Kohle, Graphit, Edelstahl), PEEK, Polyimide, metallische dichtende Ausführung (HVOF- Verfahren oder Flammspritzen mit zusätzlicher thermischer Verdichtung)
Weitere Werkstoffe auf Anfrage

Weitere Dichtungen: Graphit, FEP ummantelte Compounds, PFA ummantelte Compounds, Kalrez, Hoch- und Tieftemperatur- Kalrez, PFA/FEP ummantelter Edelstahlfederkern für Cryogenic Anwendung, Silberbeschichtete metallische O- und C-Ringe

Konformitäten: USP, FDA, EFSA, ADI, 3-A sowie öl- und fettfreie
Weitere Werkstoffe und Konformitäten auf Anfrage

Schaltwellenabdichtung: PTFE Dachmanschetten FDA-Konform, Hochtemperatur- Packungen
Weitere Werkstoffe auf Anfrage

Spiralfedern: Hastelloy®
Weitere Werkstoffe auf Anfrage
Downloads

Downloads

Betriebsanleitung

Vorteile

ATEC Probenahme Kugelhahn Typ_PR

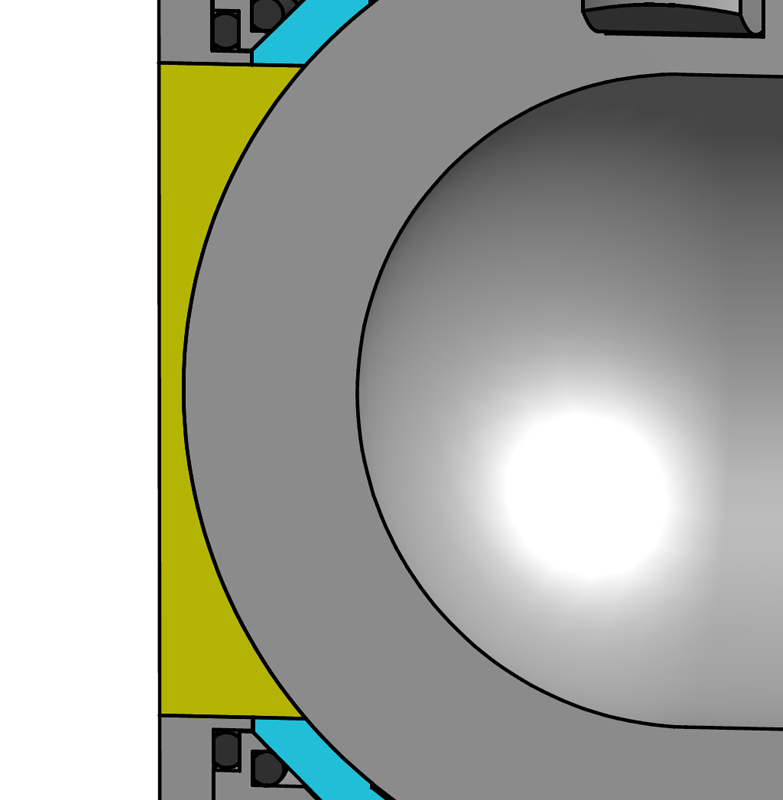

Sumpfarm

Durch die schräg angeordnete Schaltwelle sowie Einschub des Kugelhahns in den Behälterblockflansch, schließt die Kugel bündig mit der Behälterinnenwand ab. Für einen nahtlosen, bündigen Anschluss, kann die Kontur des Kugelhahn- Einschubs an den Radius des Behälterbodens angepasst werden, um sogenannte Dreckecken zu reduzieren.

› Minimale Ansammlung von Produkt auf der Kugel

› Verbesserung der Durchmischung des Produktes in Rührwerksbehälter

› Verminderung von Auskristallisation und Zusammenbacken des Produktes

› Vermeidung von Probenverfälschungen

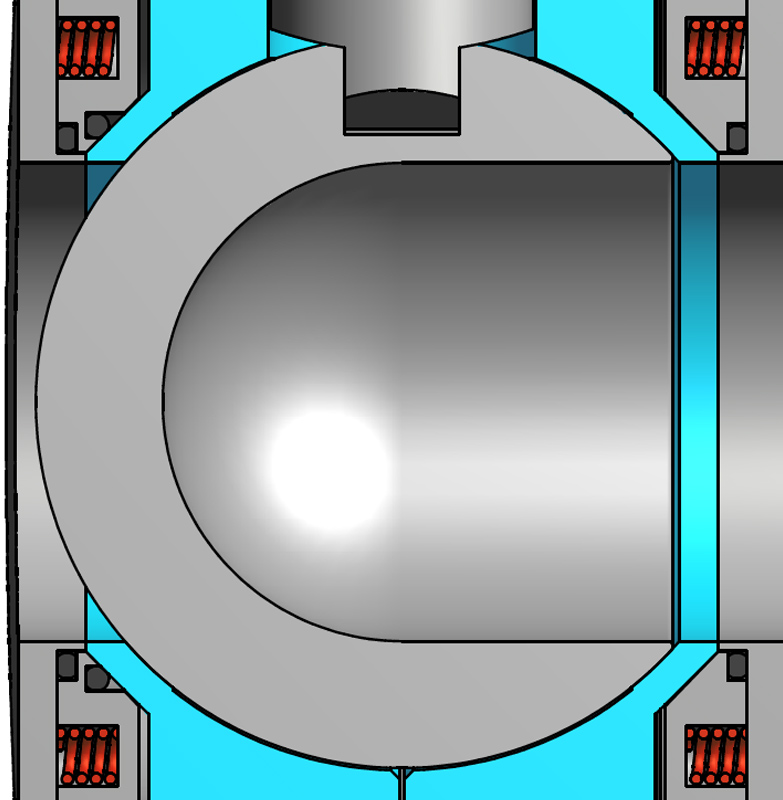

Totraumfrei

Die üblichen Toträume zwischen Kugel und Gehäuse werden durch Dichthalbschalen ausgefüllt und verhindern das Produktreste in den Toträumen auskristallisieren, zusammenbacken und somit die Funktion beeinträchtigen.

› Sauberes, unverfälschtes Produkt

› Keine Ablagerung von teuren Produkten im Gehäuse

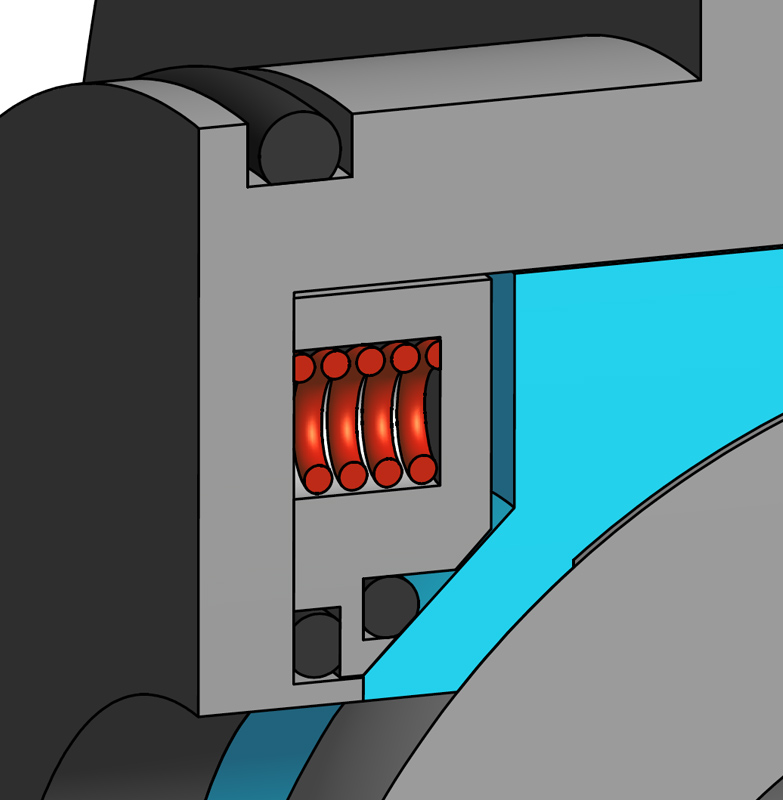

Angefedertes Dichtsystem

Die Anfederung bewirkt ein kontrolliertes Nachstellen der Dichtung bei Verschleiß, erhöht so die Standzeit der Armatur und sorgt für ein annähernd gleiches Drehmoment bei unterschiedlichen Temperaturen.

Bedingt durch unterschiedliche Wärmeausdehnung von metallischen Werkstoffen und den bevorzugt verwendeten Dichtschalen aus PTFE und ähnlichen Kunststoffen können die Drehmomente nicht angefederter Hähne so hoch werden, dass sie schlimmstenfalls blockieren und somit nicht mehr geöffnet oder geschlossen werden können

› Verlängerte Standzeit

› Gleiches Drehmoment bei unterschiedlichen Temperaturen
