TYP_KO

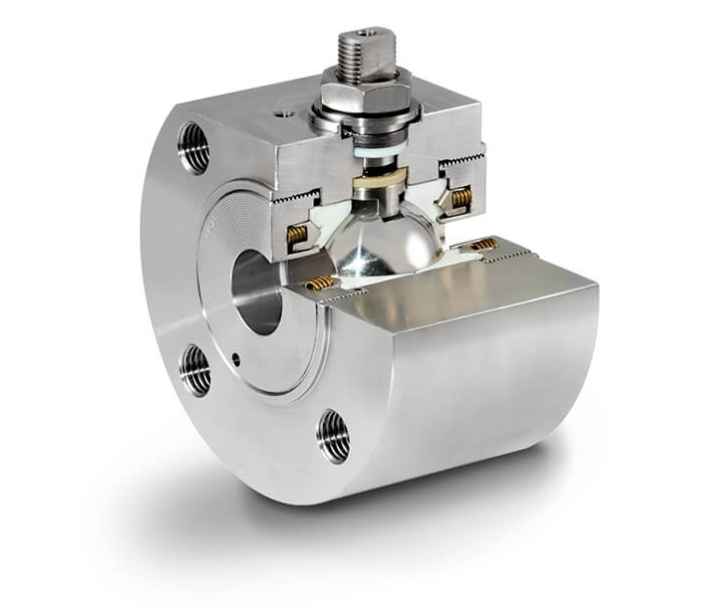

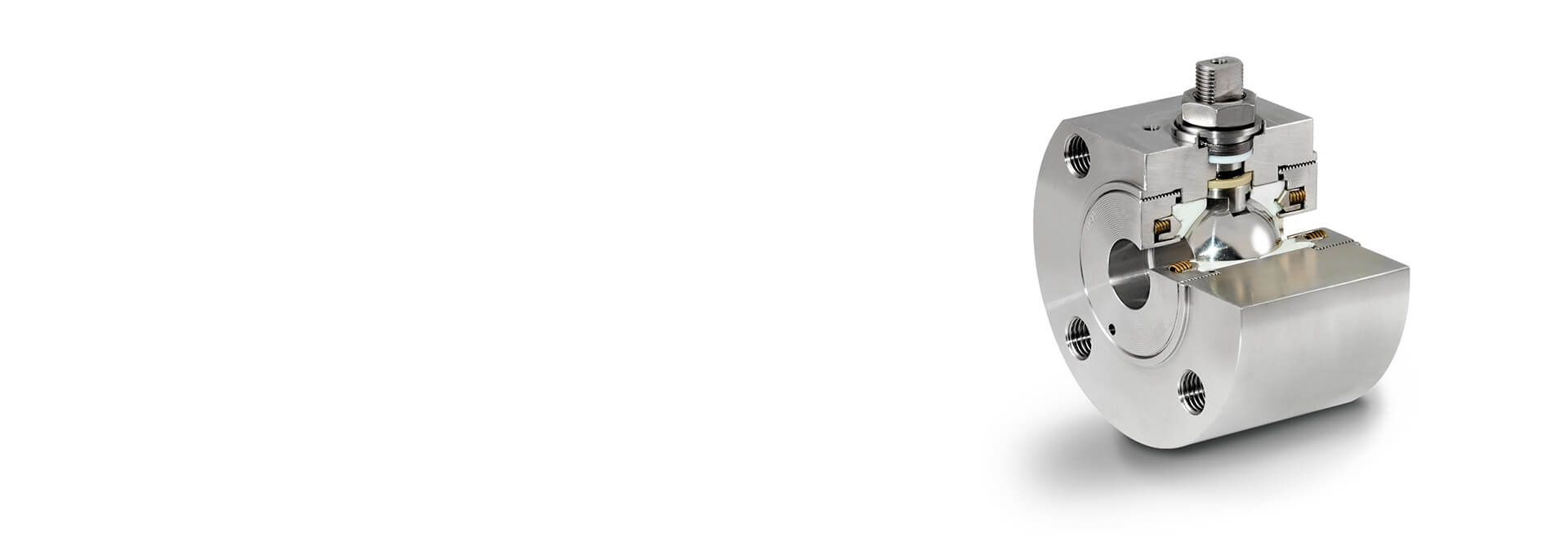

Kompakt-Kugelhahn

› Totraumfrei

› voller Durchgang

› angefedertes Dichtsystem

› ausblassichere Schaltwelle

Nennweite: DN 15 - DN 350
Druck bis max. -1 bar bis +80 bar
Temp. von -196°C bis +500°C

Technische Daten

  • Einsatz

    Einsetzbar

    › Rohrleitungen

    Anwendungsfelder

    › Chemie

    › Pharma

    › Nahrungsmittel

  • Medium

    › Gase

    › Flüssigkeiten

    › Emulsion

    › Sirup

    › Suspension

    › Granulat

    › Pulver

    › Puder

  • Konstruktion

    Konstruktion

    › Totraumfrei

    › Voller zylindrischer der Nennweite entsprechender Durchgang

    › Angefedertes Kugeldichtsystem

    › Anpressdruck durch Anzahl der Spiralfedern individuell einstellbar

    › Gekammerte Spiralfedern

    › Selbstnachstellende, wartungsfreie Spindeldichtung mit zusätzlichen O-Ring

    › Ausblassichere Spindel

    Optional nach Kundenwunsch

    › Metallisch dichtende Ausführung für Hochdruck, Hochtemperatur und abrasive Bedingungen

    › Heizmantel/ Heizwanne

    › Spülanschlüsse

    › Sonderbaugrößen

    › Sonderbaulängen

    › Sonderanschlüsse

    › ANSI Anschlüsse

    › Verlängerte Schaltwelle

    › Doppelte Stopfbuchse

    › Doppelt gelagerte Kugel für Hochdruckanwendung

    › Antistatik- Ausführung

    › Fire Safe Design

    › Produktberührte Oberflächen Ra<0,8μm elektropoliert

    › Öl- und Fettfrei

    › Silikonfrei

    › Weitere Optionen auf Anfrage

    Weiterleitung an Rohrleitung:

    › Flansch nach EN1092-1

    Dichtheit:

    › Nach EN 12266-1 Leckrate A

    Antriebsaufbau:

    › Nach DIN/ISO 5211

    Zulassungen:

    › TA-Luft

    › ATEX 94/9/EG

  • Werkstoffe

    Metall: 1.4404

    Kugeldichtung: PTFE & PTFE/25% Glasfaser

    O-Ringe: Viton, EPDM oder FEP-Viton

    Schaltwellenabdichtung: Packung aus PTFE oder Reingraphit mit zusätzlichen O-Ring

    Spiralfedern: 1.4404

  • Sonderwerkstoffe

    Metall: Austenitische rostfreie Stähle (1.4539,1.4529, usw.) Nickelbasislegierungen ( Hastelloy® B, Hastelloy® C, C276, Alloy 59 usw.), Duplex- Werkstoffe, Titan, Monel®, Inconel®, Incoloy®, Zirkonium
    Weitere Werkstoffe auf Anfrage

    Kugeldichtung: PTFE- Compounds (Kohle, Graphit, Edelstahl), PEEK, Polyimide, metallische dichtende Ausführung (HVOF- Verfahren oder Flammspritzen mit zusätzlicher thermischer Verdichtung)
    Weitere Werkstoffe auf Anfrage

    Weitere Dichtungen: Graphit, FEP ummantelte Compounds, PFA ummantelte Compounds, Kalrez, Hoch- und Tieftemperatur- Kalrez, PFA/FEP ummantelter Edelstahlfederkern für Cryogenic Anwendung, Silberbeschichtete metallische O- und C-Ringe

    Konformitäten: USP, FDA, EFSA, ADI, 3-A sowie öl- und fettfreie
    Weitere Werkstoffe und Konformitäten auf Anfrage

    Schaltwellenabdichtung: PTFE Dachmanschetten FDA-Konform, Hochtemperatur- Packungen
    Weitere Werkstoffe auf Anfrage

    Spiralfedern: Hastelloy®
    Weitere Werkstoffe auf Anfrage

  • Downloads

    Downloads

    Betriebsanleitung

Vorteile

ATEC Kompakt Kugelhahn Typ_KO

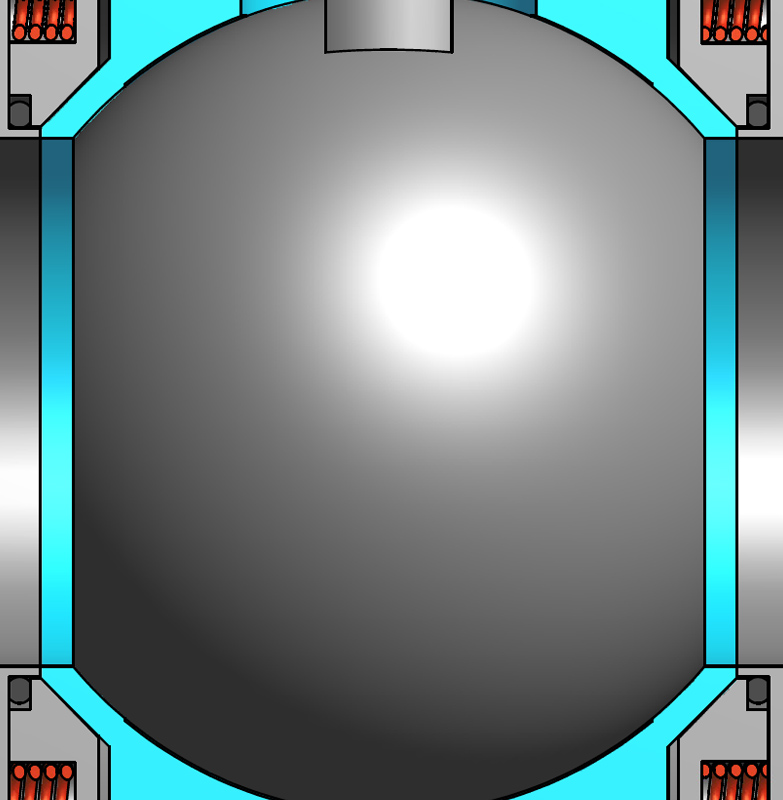

Totraumfrei

Die üblichen Toträume zwischen Kugel und Gehäuse werden durch Dichthalbschalen ausgefüllt und verhindern das Produktreste in den Toträumen auskristallisieren, zusammenbacken und somit die Funktion beeinträchtigen.

› Sauberes, unverfälschtes Produkt

› Keine Ablagerung von teuren Produkten im Gehäuse

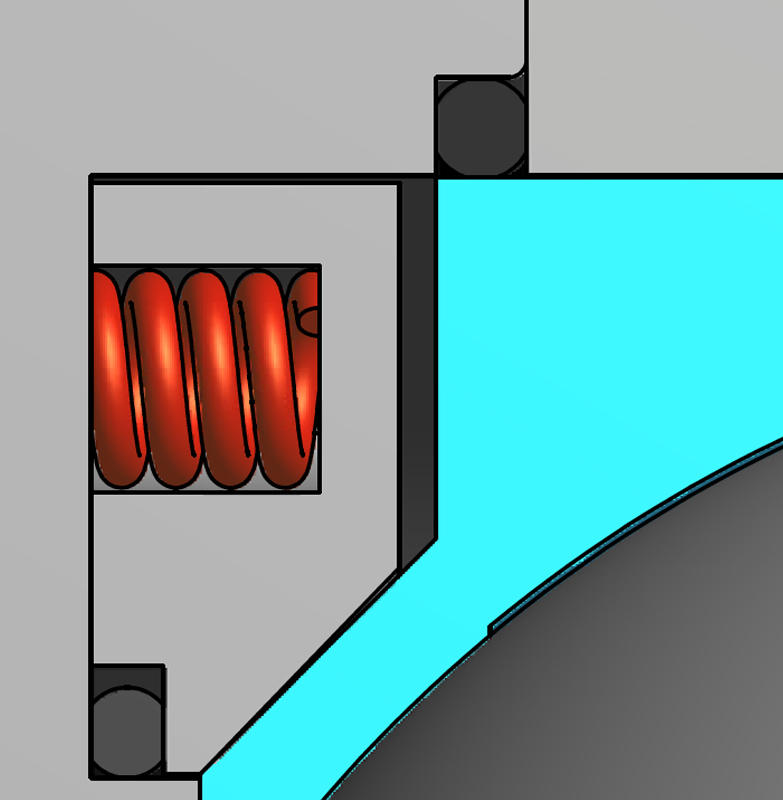

Angefedertes Dichtsystem

Die Anfederung bewirkt ein kontrolliertes Nachstellen der Dichtung bei Verschleiß, erhöht so die Standzeit der Armatur und sorgt für ein annähernd gleiches Drehmoment bei unterschiedlichen Temperaturen.

Bedingt durch unterschiedliche Wärmeausdehnung von metallischen Werkstoffen und den bevorzugt verwendeten Dichtschalen aus PTFE und ähnlichen Kunststoffen können die Drehmomente nicht angefederter Hähne so hoch werden, dass sie schlimmstenfalls blockieren und somit nicht mehr geöffnet oder geschlossen werden können

› Verlängerte Standzeit

› Gleiches Drehmoment bei unterschiedlichen Temperaturen

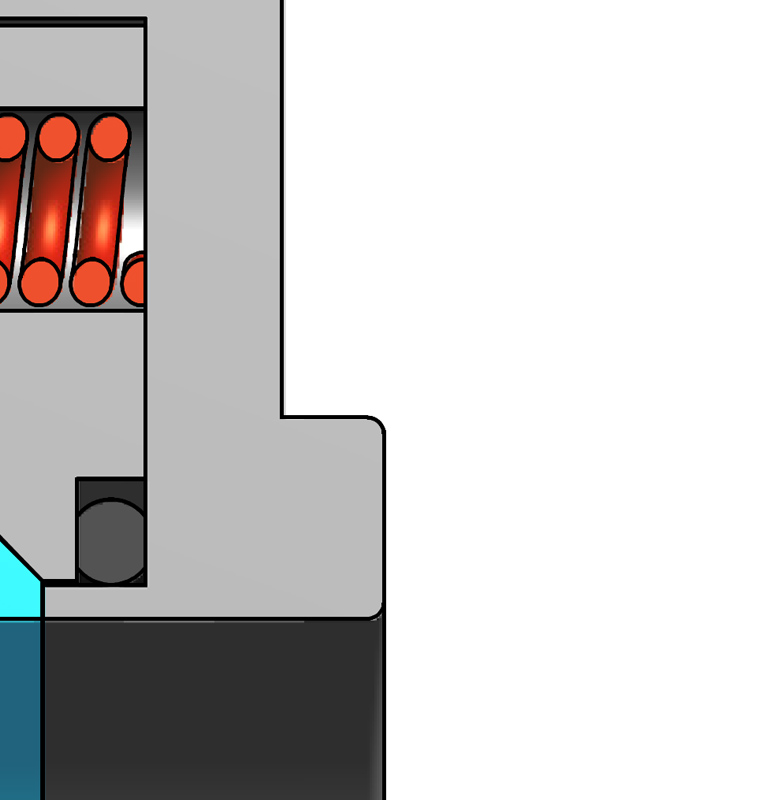

Geeignet für Hochdruckanwendungen

Die Kompakte, stabile Bauweise mit zusätzlicher Hochdruck- Dichtungs- Kante ermöglicht den Einsatz in Hochdruckprozessen.

› HP-Sealcon (High Pressure) Dichtungskante für Hochdruckanwendungen

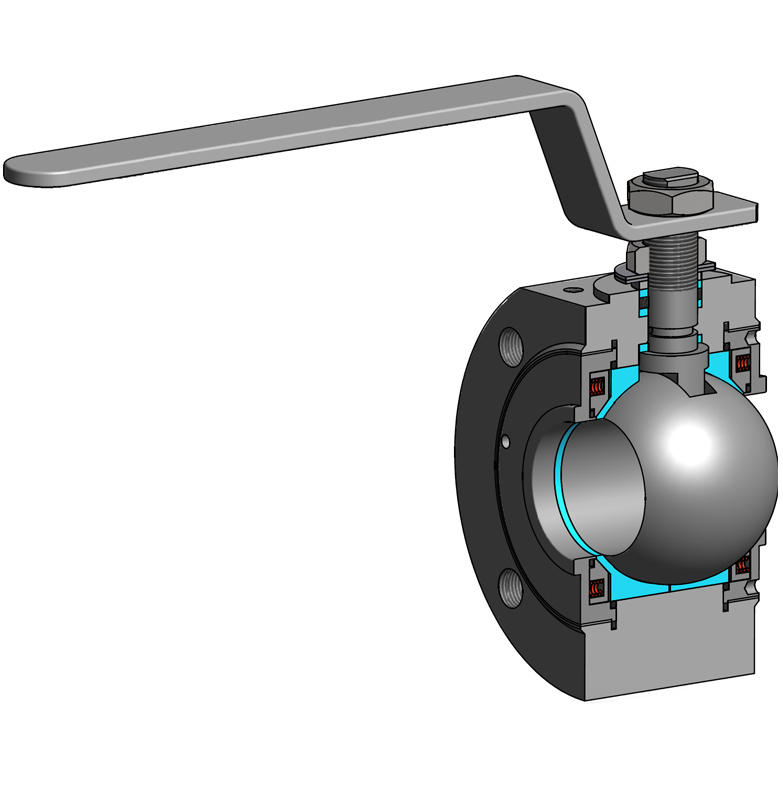

Kurze Baulänge

Anschluss der Weiterleitungs- Rohrleitung über Gewindebohrungen im Kugelhahn – Gehäuse ermöglichen eine sehr kurze Baulänge.

› Kurze Baulänge

› einfache Montage
